- 1 Was auf eine Reinraum-Checkliste gehört
- 2 Einzug und Ankleiden: Die ersten zehn Minuten
- 3 Verbrauchsmaterialien: Tücher, Tupfer und die Details, die über den Ertrag entscheiden
- 4 Reinigung und Desinfektion: Sequenz schlägt Aufwand
- 5 Kontaminationskontrolle und ESD: Matten, Rollen und Erdung
- 6 Überwachung und Dokumentation: Schecks in Beweise verwandeln
- 7 Sourcing-Checks, die dafür sorgen, dass die Checkliste nachvollziehbar bleibt
- 8 Häufig gestellte Fragen
Schichtwechsel in einer Suite der ISO-Klasse 7. Der Partikelzähler ist grün, die Luftaufbereitungsanlagen laufen und auf der an der Wand befestigten Checkliste steht, dass das Ankleiden abgeschlossen ist. Zehn Minuten später legt ein Bediener einen gefalteten Wischer auf eine Werkbank, benutzt ihn zweimal und geht erneut über eine bereits gereinigte Oberfläche. Die Klassifizierungstests wurden im letzten Quartal bestanden, und der Prozess verliert immer noch an Ausbeute.
Diese Lücke schließt eine nützliche Reinraum-Checkliste. Die kurze Antwort: Bauen Sie es in fünf Schichten auf, die den Zugang und die Umkleidung, die Verbrauchsmaterialien und Materialien, die Reinigungs- und Desinfektionssequenz, die Kontaminations- und ESD-Kontrollhardware sowie die Überwachung mit Dokumentation umfassen. Alles, was nicht in eine dieser Schichten passt, gehört normalerweise in eine Standardarbeitsanweisung und nicht in ein Blatt Schild an der Tür.
Im Folgenden erfahren Sie, wie die einzelnen Ebenen geschrieben werden, welche Toleranzen die Artikel überprüfbar machen und an welchen Punkten Kaufentscheidungen darüber entscheiden, ob die Checkliste überhaupt befolgt werden kann.
Was auf eine Reinraum-Checkliste gehört
Legen Sie die Ebene fest, bevor Sie den Artikel schreiben. Das Mischen von Ebenen ist der Grund dafür, dass Checklisten über drei Seiten hinauswachsen und dann nicht mehr ehrlich ausgefüllt werden.
| Schicht | Typische Artikel | Beweismittel aufbewahrt | Scheitern verhindert |
|---|---|---|---|
| Einzug und Einkleiden | Anziehreihenfolge, Passform des Kleidungsstücks, Handschuhüberlappung, klebrige Matte an der Luftschleuse | Unterschriebenes Garderobenprotokoll pro Eintrag | Vom Menschen übertragene Partikel und Fasern |
| Verbrauchsmaterialien | Wischqualität, Tupferspitzentyp, Lösungsmittelkompatibilität, Chargenrückverfolgbarkeit | Analysezertifikat und Chargennummer | Partikel-, extrahierbare und ionische Kontamination |
| Reinigung und Desinfektion | Arbeitsrichtung, ein Wischvorgang pro Durchgang, Verweilzeit, Rotation der Chemikalien | Reinigungsprotokoll mit Zeit und Zone | Rückstände und Kreuzkontaminationen |
| Kontamination und ESD | Klebende Mattenschichten, Rollen, Handschlaufentests, Widerstandsfähigkeit von Schuhen | Messwerte pro Bediener und Station | Statische Schäden und eingeschleppte Trümmer |
| Überwachung und Aufzeichnungen | Partikelanzahl, Druckdifferenz, Luftfeuchtigkeit, Absetzplatten | Trenddiagramme und Abweichungsberichte | Unentdeckte Abweichungen und fehlgeschlagene Audits |
Die Häufigkeit ist in der Praxis eine separate Spalte. Einige Punkte gelten bei jedem Eintritt, andere einmal pro Schicht, andere wöchentlich, und die Umgebungsüberwachung erfolgt nach einem festen Kalender und nicht nach einer Aufgabensequenz. Wenn ein Artikel keinen benannten Eigentümer und kein Signaturfeld hat, wird er am geschäftigsten Tag des Quartals übersprungen.
Einzug und Ankleiden: Die ersten zehn Minuten
Fast jede durch Partikeldaten zurückverfolgte Exkursion endet im Umkleideraum. Dies sind die Posten, die einen harten Scheck zurückzahlen:
- Anziehreihenfolge: Haarschutz, Maske, Kapuze, Overall oder Kittel, Überschuhe und Handschuhe zuletzt so, dass die Manschetten den Handschuh überlappen.
- Passformkontrolle: Die Manschetten reichen beim Beugen des Arms lückenlos bis zum Handschuh und am Handgelenk oder am Hals ist keine Haut sichtbar.
- Stoffzustand: Nähte, Reißverschlüsse und Manschetten werden auf Pilling, Ausdünnung oder lose Fäden überprüft.
- Schuhwerk: ESD-Schuhe oder Fersenriemen werden geerdet und ihre Widerstandsfähigkeit überprüft, nicht vorausgesetzt.
- Eingangsmatte: Die oberste Klebeschicht ist intakt, flach und an den Rändern nicht gewellt.
- Protokoll: Name, Uhrzeit, Kleidungsstücknummer und das Ergebnis aller an der Tür durchgeführten Tests.
Auch die Auswahl der Kleidungsstücke gehört in diese Ebene. Wiederverwendbare Kleidungsstücke mit leitfähigem Garn müssen nach jedem Waschgang auf ihre Leitfähigkeit überprüft werden, da sich das Netzwerk geräuschlos abbaut. Kapuzendesigns, die den Hals und einen Teil des Gesichts bedecken, entfernen mehr freiliegende Haut als ein Kittel allein, was vor allem dort wichtig ist, wo Bediener zwischen ESD-empfindlichen Stationen wechseln.
Unisex Antistatischer ESD-Kittel mit Kapuze und Kappe Unisex-ESD-Kittel mit Kapuze aus leitfähigem Polyestergewebe, erhältlich in verschiedenen Rasteroptionen, Größen und Farben für den Einsatz in Reinräumen, Fabriken und Apotheken. Produkt anzeigen → Verbrauchsmaterialien: Tücher, Tupfer und die Details, die über den Ertrag entscheiden
Kaufen Sie Scheibenwischer nach Konstruktion und Kantenbehandlung vor dem Preis. Mit IPA-Schuppenfaser benetzte Zellulosetücher; Ein laserversiegeltes Gestrick oder ein zweilagiges Polyesterwischtuch setzt weitaus weniger Partikel frei, und der Unterschied zeigt sich eher in der Partikelanzahl beim Abwischen als in einem Datenblatt.
- Material: Polyester und Mikrofaser halten Lösungsmitteln besser stand als Zellulose oder gemischter Zellstoff.
- Kante: Versiegelte Kanten geben weniger lose Fasern ab als einfache Schnittkanten.
- Aufbau: Strick-, Vlies- und Zweilagenformate absorbieren unterschiedlich und eignen sich für unterschiedliche Aufgaben.
- Chemie: Bestätigen Sie die Kompatibilität mit dem tatsächlich verwendeten Lösungsmittel sowie den extrahierbaren Anteil, den das Verfahren tolerieren kann.
- Verpackung: Einzeln verpackt oder im Reinraum gewaschene Verpackung schützt den Wischer zwischen Lager und Werkbank.
Das Verhalten, das am meisten zählt, ist die Nassreinigungsleistung, nicht die Trockenspezifikation, wie in diesem Hinweis erläutert Partikelfreisetzung aus Reinraumwischtüchern beim Wischen .
Tupfer folgen der gleichen Logik mit einer anderen Geometrie. Schaumstoffspitzen halten Lösungsmittel und passen sich gekrümmten Oberflächen an, PU-Spitzen widerstehen dem Abrieb an Druckköpfen und scharfe oder rechteckige Spitzen erreichen vertiefte Sensorhohlräume, wo eine runde Spitze keinen vollständigen Kontakt herstellen kann. Die Auswahl nach Spitzenmaterial und -form und nicht nach Stablänge macht einen Präzisionsreinigungsschritt wiederholbar.
1009LE Polyester-Doppelstrick-Reinraumwischtuch Polyester-Doppelstricktuch für Reinräume der ISO 5-Klasse mit geringem Anteil an Partikeln und extrahierbaren Stoffen, thermisch geschnittenen Kanten und guter Lösungsmittelaufnahmefähigkeit für kritische Wischvorgänge. Produkt anzeigen → Reinigung und Desinfektion: Sequenz schlägt Aufwand
Die Reihenfolge und nicht der Scheuerdruck entscheidet über das Ergebnis. Tragen Sie den Auftrag als nummerierte Schritte in die Checkliste ein, damit er Zeile für Zeile geprüft werden kann.
- Arbeiten Sie von der höchsten Fläche nach unten, vom äußersten Punkt in Richtung Ausgang.
- Führen Sie überlappende, unidirektionale Striche aus und fahren Sie niemals mit derselben Wischfläche über einen gereinigten Bereich zurück.
- Ein Wischtuch, eine Oberfläche; falten oder ersetzen, anstatt erneut in die Lösung einzutauchen.
- Beachten Sie vor dem Trockenwischen die angegebene Einwirkzeit des Desinfektionsmittels.
- Wechseln Sie die Chemikalien nach dem festgelegten Zeitplan, um eine Selektion resistenter Organismen zu vermeiden.
- Zeichnen Sie Zone, Zeit, Chemie, Bediener und jede Abweichung auf, sobald sie festgestellt wird.
Zwei Toleranzen verursachen die meisten Ausfälle. Die erste ist die Verweilzeit, die verkürzt wird, wenn eine Schicht hinter dem Zeitplan zurückliegt, und die beanspruchte Protokollreduzierung stillschweigend beseitigt. Die zweite Möglichkeit ist die Wiederverwendung von Wischtüchern, die die Kontamination neu verteilt, anstatt sie zu entfernen. Beides ist nur sichtbar, wenn die Checkliste an der Arbeitsstelle eine Nummer oder eine Unterschrift erzwingt.
Kontaminationskontrolle und ESD: Matten, Rollen und Erdung
In den meisten Suiten ist der Fußgängerverkehr die größte Einzelquelle für Partikel, daher ist das Eingangssystem ein Verbrauchsgegenstand und kein Möbelstück.
- Klebematten werden in Schichten gezählt: Ziehen Sie ein Blatt nach dem anderen ab und ersetzen Sie das Pad, wenn die Anzahl erreicht ist oder die Oberfläche nicht mehr klebrig ist.
- Kleberollen dienen zur Handhabung von Rollwagen, Werkzeugkoffern und Trolley-Rädern, die niemals eine Matte berühren.
- Bei antistatischen Tischmatten und Fußmatten wird geprüft, ob sie geerdet und nicht nur installiert sind.
- Zu Beginn jeder Schicht werden die Handgelenkschlaufen getestet und die Fersenschlaufen auf korrekten Sitz am Schuh überprüft.
- Der Widerstand von Schuhen wird nach einem Zeitplan gemessen, da leitfähige Verbindungen mit der Abnutzung altern.
- Ionisatoren werden nach jedem Filterwechsel oder Standortwechsel auf Gleichgewicht und Abklingzeit überprüft.
Eine Matte, die sich am Rand wellt, fängt vom ersten Tag an, an dem sie angehoben wird, keinen Schmutz mehr auf, und die Checkliste sollte diese Beobachtung anstelle eines einfachen Häkchens erfordern. Schichtzählung, Kantenzustand und Haftung sind die drei Faktoren, die dafür sorgen, dass ein Eintragssystem funktioniert.

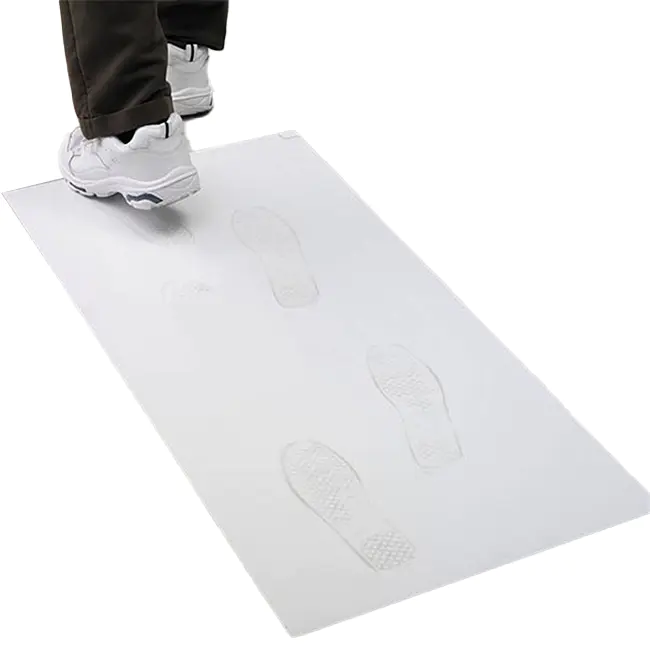

Mehrlagige Einweg-Klebematte für den Reinraumeintritt Selbstklebende Polyethylen-Klebematte mit 30 oder 60 abnehmbaren Schichten, erhältlich in verschiedenen Klebegraden, Größen und Farben für die Kontaminationskontrolle am Reinraumeingang. Produkt anzeigen → Überwachung und Dokumentation: Schecks in Beweise verwandeln
Überwachungselemente benötigen Zahlen, keine Häkchen. Ein aufgezeichneter Wert kann während eines Audits beurteilt, angefochten und verteidigt werden; Eine Zecke kann das nicht.
- Partikelzählungen sowohl im Ruhezustand als auch im Betrieb an den für die Raumklasse definierten Probenahmepunkten.
- Druckdifferenz zwischen benachbarten Zonen, typischerweise etwa 10 bis 15 Pascal, aufgezeichnet in festen Intervallen.
- Temperatur und relative Luftfeuchtigkeit innerhalb des Bereichs, den der Prozess und das Produkt erfordern.
- Mikrobielle Ablagerungsplatten oder aktive Luftproben, bei denen eine Kontrolle der Keimbelastung gilt.
- Luftgeschwindigkeit für unidirektionale Strömungszonen, überprüft nach Filter- oder Diffusorarbeiten.
Rezension zu Aufzeichnungen, die überleben
Aufzeichnungen sollten zuordenbar, lesbar, zeitnah, original und korrekt sein. In der Praxis bedeutet das, den Wert am Instrument und nicht am Ende der Schicht aufzuschreiben, Papier und Stifte zu verwenden, die keine Fasern abgeben, und die Chargennummer des Verbrauchsmaterials neben der Aufgabe zu notieren. Genau aus diesem Grund gibt es reinraumtaugliche Notizbücher, Stifte und Druckpapier: Gewöhnliches Büromaterial ist eine Partikelquelle, die auch bei Kontakt mit Handschuhen verschmiert.
Jede Abweichung benötigt eine Zeile im selben Dokument. Eine Checkliste, die nur übereinstimmende Ergebnisse aufzeichnet, kann nicht zeigen, was getan wurde, wenn ein Differenzdruck abweichte oder eine Wischercharge die Eingangskontrolle nicht bestanden hat.
Sourcing-Checks, die dafür sorgen, dass die Checkliste nachvollziehbar bleibt
Eine Checkliste schlägt fehl, wenn das Verbrauchsmaterial die daneben angegebene Spezifikation nicht erfüllen kann. Überprüfen Sie vor dem Drucken der endgültigen Version, wie jedes Element hergestellt wird:
- Chargennummer und Analysezertifikat bei jeder Lieferung, nicht nur auf Anfrage.
- Partikel-, extrahierbare und ionische Daten, die für die verwendete Raumklasse relevant sind.
- Verpackungsintegrität und reinraumtaugliche Außenverpackung.
- Konsistenz von Charge zu Charge, die wichtiger ist als ein einzelner beeindruckender Testbericht.
- Ob der Lieferant das Produkt herstellt oder weiterverkauft, denn davon hängt ab, wie schnell eine Spezifikationsfrage beantwortet werden kann.
Als Quellhersteller, der in Reinraumwerkstätten der ISO-Klassen 5 bis 7 arbeitet, produziert JEJOR Wischtücher, Tupfer, Vliestücher, Klebematten und -rollen, Bekleidung, Handschuhe und ESD-Schuhe. Die Herstellung der Wischtücher wird durch ein 18 MΩ·cm-Reinstwassersystem, 128 automatisierte Produktionseinheiten und eine 100-prozentige Ausgangskontrolle unterstützt. Das Unternehmen betreibt einen 30.000 m² großen Ultra-Clean-Park in Shuyang, verfügt über die Zertifizierungen ISO 9001, ISO 14001, ISO 45001, NEBB, CE, SGS und RoHS sowie über 30 Patente und unterstützt OEM-, ODM- und OBM-Anpassungen in Bezug auf Größe, Material und Funktion. Für Käufer, die eine Verbrauchsmaterialspezifikation entwerfen, Fordern Sie ein Angebot und ein technisches Datenblatt an ist ein schnellerer Weg als das Reverse Engineering eines Produkts anhand eines Katalogfotos.
Häufig gestellte Fragen
Wie oft sollte eine Reinraum-Checkliste überprüft werden?
Überprüfen Sie den Inhalt jährlich und nach jeder Abweichung, Auditfeststellung oder Prozessänderung. Die darin enthaltenen Häufigkeitstabellen sollten immer dann überarbeitet werden, wenn sich die Überwachungstrends ändern, und nicht nach einem festen Kalender.
Kann eine Checkliste sowohl Bereiche der ISO-Klasse 5 als auch der ISO-Klasse 7 abdecken?
Kittel und Verbrauchsartikel sind im Großen und Ganzen ähnlich, Partikelgrenzwerte, Luftstromerwartungen und Überwachungsintervalle jedoch nicht. Behalten Sie ein Dokument mit separaten tabellarischen Grenzwerten anstelle von zwei Dokumenten, die nach und nach auseinanderdriften.
Was sollte bei einem Garderobencheck niemals ausgelassen werden?
Handschuh- und Manschettenüberlappung, Überprüfung des Schuhwerks und eine sichtbare Passformprüfung für exponierte Haut. Diese drei Punkte machen einen großen Teil der bei Routineprüfungen festgestellten anthropogenen Kontaminationen aus.
Eine Reinraum-Checkliste verdient ihren Platz, wenn sie kurz genug ist, um ehrlich ausgefüllt zu werden, und spezifisch genug, um geprüft zu werden. Beginnen Sie mit den fünf Ebenen, geben Sie jedem Artikel einen Besitzer, eine Häufigkeit und eine numerische Toleranz und lassen Sie den Einkauf die Lieferanten an die gleichen Standards halten, an die auch die Bediener gebunden sind. Das Dokument an der Wand sollte den Raum beschreiben, den Sie tatsächlich betreiben.
